■ 概述

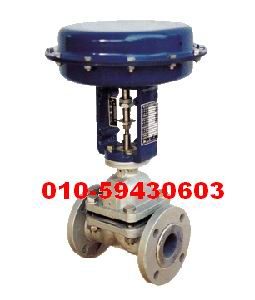

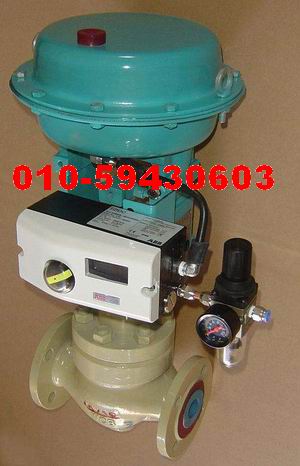

進口氣動薄膜小流量調節閥，由氣動薄膜多彈簧執行機構和小流量閥組成。
適用于較小流量的調節，它具有結構緊湊，體積小，重量輕，安裝維護方便的特點。
■ 閥體
型 式：直通鍛造閥
公稱通徑：G1/2"、G3/4"
公稱壓力：PN1.6、4.0、6.4MPa
材 料：鍛不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）等
上 閥 蓋：普通型：-40～+230℃、散熱型：+230～+450℃
壓差型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
■ 閥內組件
閥芯型式：?jiǎn)巫烷y芯
流量特性：線性特性
材 料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）鈦和耐腐蝕合金等
■ 執行機構
型 式：多彈簧薄膜式執行機構
彈簧范圍：20～100（標準）、40-200、80-240、20-60、60-100KPa
膜片材料：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力：140～400KPa
氣源接口：RC1/4"
環境溫度：-30～+70℃
■ 閥作用型式
分氣關式(B)或氣開式(K)閥 |
